کارت رله چیست؟ چه کاربردی دارد؟

یک کارت رله با کیفیت چه پارامترهایی داراست؟

پاسخ را با شناسایی کارت‌های رله به عنوان رابط‌های حیاتی بین مدارهای فرمان و قدرت شروع می‌کنم. سپس انواع، کاربردها و مزایای استفاده از آن‌ها را توضیح داده و در نهایت، محصولات بومی ارائه‌شده توسط plc-data.com را معرفی می‌کنم.

کارت رله (رله برد) :  پل ارتباطی دنیای فرمان و قدرت

در دنیای اتوماسیون صنعتی و سیستم‌های کنترل، یکی از چالش‌های اصلی، مدیریت صحیح سیگنال‌های فرمان (با توان پایین) و مدارهای قدرت (با جریان و ولتاژ بالا) است. در این میان، قطعه‌ای به نام کارت رله یا رله برد نقشی کلیدی و حیاتی ایفا می‌کند.

کارت رله چیست؟

کارت رله یا Relay Board در واقع مجموعه‌ای از چندین رله است که روی یک برد الکترونیکی واحد قرار گرفته‌اند. این قطعه به عنوان یک واسطه عمل کرده و سیگنال‌های کنترلی ضعیف (معمولاً ۲۴ ولت) را دریافت کرده و امکان قطع و وصل جریان‌های قوی‌تر در مدارهای مختلف را فراهم می‌کند. به عبارت ساده‌تر، کارت رله با دریافت یک فرمان کوچک، می‌تواند دستور روشن یا خاموش شدن یک موتور بزرگ، پمپ صنعتی یا المنت حرارتی را صادر کند.

انواع کارت رله (بر اساس تعداد کانال)

این قطعات در مدل‌ها و ظرفیت‌های مختلفی تولید می‌شوند که رایج‌ترین روش دسته‌بندی آن‌ها بر اساس تعداد کانال (تعداد رله‌های موجود روی برد) است:

· کارت رله ۴ کاناله
· کارت رله ۶ کاناله
· کارت رله ۸ کاناله (پرفروش‌ترین و رایج‌ترین مدل)
· کارت رله ۱۲ کاناله
· کارت رله ۱۶ کاناله

همچنین کارت‌های رله از نظر نوع رله به دو دسته کلی رله الکترومکانیکی و رله حالت جامد (SSR) تقسیم می‌شوند که هر کدام کاربردها و مزایای خاص خود را دارند.

کاربردهای حیاتی کارت رله در صنعت

۱. اتصال به PLC (پی‌ال‌سی): این مهم‌ترین کاربرد کارت رله است. خروجی PLCها معمولاً جریان محدودی دارند. با استفاده از کارت رله، PLC می‌تواند تجهیزات پرقدرت را بدون هیچ خطری کنترل کند.

۲. ایزولاسیون و حفاظت از تجهیزات حساس: کارت‌های رله به عنوان یک سپر محافظ عمل کرده و مدار فرمان (PLC) را از مدار قدرت کاملاً جدا (ایزوله) می‌کنند. در صورت بروز اتصالی یا مشکل در بخش قدرت، کارت رله از سوختن یا آسیب دیدن PLC جلوگیری می‌کند.

۳. تطبیق سطوح ولتاژ و جریان: فرض کنید یک سنسور با خروجی ۲۴ ولت می‌خواهد یک المنت ۲۲۰ ولت را کنترل کند. کارت رله به راحتی می‌تواند این اختلاف سطح ولتاژ را مدیریت کند.

۴. راه‌اندازی همزمان چندین دستگاه: با استفاده از یک کارت رله چند کاناله، می‌توان همزمان چندین دستگاه مانند موتور، پمپ، چراغ‌های صنعتی و شیرهای برقی را کنترل کرد.

چرا از کارت رله استفاده کنیم؟

افزایش طول عمر تجهیزات: با کاهش استرس روی خروجی PLC، عمر مفید دستگاه افزایش می‌یابد.
امکان تعمیر آسان: در کارت‌های رله با کیفیت، رله‌ها به صورت مجزا و سوکتی تعبیه می‌شوند و در صورت خرابی هر کانال، نیازی به تعویض کل برد نیست.
 قابلیت تحمل جریان بالا: کارت‌های رله معمولاً قابلیت تحمل جریان ۱۰ تا ۱۶ آمپر را دارند که برای راه‌اندازی مستقیم بسیاری از تجهیزات صنعتی کافی است.

معرفی سایت تخصصی plc-data.com و محصولات بومی َشرکت PMA

پس از آشنایی با این قطعه استراتژیک، باید بدانیم که امروزه دیگر نیازی به تأمین این تجهیزات از بازارهای خارجی نیست. سایت تخصصی plc-data.com به عنوان یک مرجع معتبر در حوزه اتوماسیون صنعتی، با تکیه بر دانش مهندسان داخلی، اقدام به تولید و عرضه انواع کارت رله بومی و با کیفیت کرده است.

محصولات ارائه شده در plc-data.com شامل مدل‌های پرفروش زیر می‌شود:

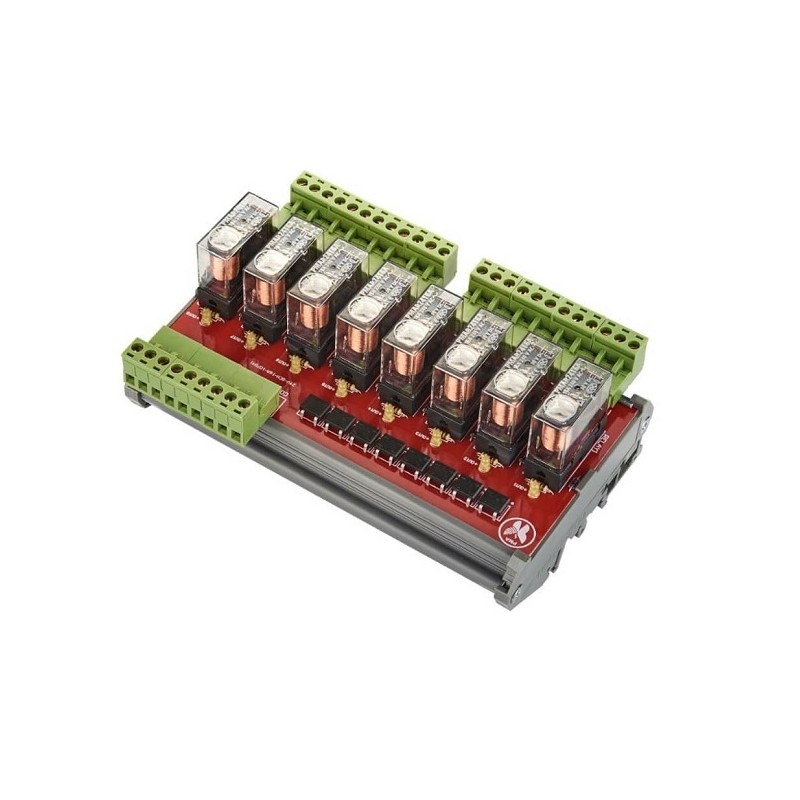

· کارت رله 8 کانال 16 آمپر با قابلیت تعویض رله: این محصول به دلیل تعادل بین تعداد کانال و قدرت، یکی از پرفروش‌ترین گزینه‌ها است. رله‌ها به صورت مجزا و سوکتی هستند که تعمیر و نگهداری را بسیار آسان می‌کند.
· ماژول‌های تخصصی برای PLC: این مجموعه با درک نیاز واقعی بازار ایران، ماژول‌هایی طراحی کرده که برای انواع PLCهای موجود در صنعت کشور (چه برندهای خارجی و چه PLCهای بومی) قابل استفاده است.

مزایای خرید کارت رله از plc-data.com:

· محصول بومی: حمایت از تولید داخل و دسترسی آسان به قطعات و خدمات پس از فروش.
· قیمت رقابتی: حذف هزینه‌های ارزی و واسطه‌ها.
· قابلیت تعمیرپذیری: به دلیل طراحی سوکتی رله‌ها، در صورت خراش، به راحتی قابل تعویض هستند.
· طراحی بهینه: رعایت استانداردهای فاصله‌گذاری بین کانال‌ها برای جلوگیری از قوس الکتریکی و افزایش ایمنی.

نتیجه‌گیری

کارت رله یک قطعه جدایی‌ناپذیر در هر تابلو برق صنعتی و سیستم اتوماسیون است. انتخاب یک کارت رله استاندارد، باکیفیت و بومی، نه تنها هزینه‌های تعمیر و نگهداری را کاهش می‌دهد، بلکه پایداری خط تولید شما را نیز تضمین می‌کند. برای خرید و مشاهده قیمت انواع کارت رله، حتماً از مشاوران فنی plc-data.com کمک بگیرید.

قیمت خرید کارت رله

کارت رله(ماژول رله) یا برد رله درواقع مجموعه ازرله ها برروی یک برد الکترونیکی است.کارت رله درمدارات اتوماسیون ومدارات رله کنتاکتوری مصرف میشوند که دلیل استفاده از رله برد را دراین مقاله بررسی میکنیم.

یکی از دلایلی که مصرفکارت رله(ماژول رله) را درصنعت محبوب کرده است حفاظت ازخروجی های دستگاهای پی ال سی است .خروجی دستگاه های کنترل غالبا جریان خروجی کمی را پشتیبانی میکنند.حال فرض کنید جریان راه اندازی بالا داشته باشیم یا بخواهیم جریان سلفی راه اندازی کنیم.دراین شرایط رله های داخلی دستگاه های کنترل تحت فشار قرارمیگیرند که این امرموجب خرابی و یا کاهش طول عمر آنها خواهد شد. ماژول رله  دراین شرایط نقش یک واسط راه انداز را دارد و فرمان را از دستگاه های کنترل دریافت میکند وستور را صادر میکنند ، درواقع برد رله عمل راه اندازی را برعهده میگیرد. به این علت رله برددرآمپراژهای مختلف تولید وروانه بازارمیشوند تا بتواند دستگاه های مختلف با آمپراژ های مختلف را راه اندازی کند. درداخل بازار 2 مدل کارت رله بیش از دیگر آمپرها مصرف میشود. آمپراژ 10 آمپر و 16 آمپر اما یک نکته کلیدی را باید بدانیم .داخل دستگاه های کنترلی که فرمان صادر میکنند غالبا رله 10 آمپرمصرف میشود و اگر ما در زمان انتخاب رله برد  آمپراژ 10 آمپر را استفاده کنیم عملا کمکی به سیستم حفاظتی ما نشده است و فقط  موجب میشود که جریان اعمالی بر روی رله کنترلر قرار نگیرد . اما هدف از قراردادن   افزایش طول عمر نیزمیباشد که در این مدارات بهتر است از آمپراژ بالاتر یعنی 16 آمپر بهره ببریم. پس دقت کنید درزمان انتخاب جریانی بیش ازمقداررله های دستگاه های کنترل انتخاب کنید که موجب طول عمر و بهره وری بیشتر ماژول رله خواهد شد.

اما درانتخاب آن باید نکاتی را بررسی کرد که بسیار مهم و فنی است و اگر در کار رعایت شود نشان میدهد که شما یک مهندس کار بلد هستید.

رله برد - لیست قیمت و خرید انواع رله بردهای 12، 24 و 220 ولت

در زمان انتخاب رله برد  باید دقت کنید که ابعاد آنبسیار مهم است گاهی اوقات فاصله بین 2 رله بر روی یک برد آنقدر کم است که اگر یک کانال از فاز شماره یک و کانال دیگر از فاز شماره 2 خروجی بگیرد این فاصله نزدیک بر روی برد رله  موجب میشود که بین این 2 کانال آنقوس مغناطیسی زده شود و  سریعا بسوزد . باید اشاره کنم که 2 فازغیرهمنام درکنارهم 380 ولت اختلاف ولتاژ دارند. اما گاهی اوقات میبینیم برای جلوگیری ازاین مشکل فاصله ها را زیاد میکنند که موجب میشود حجم کارت رله  زیاد شود . مشکلی ایجاد نمیشود فقط کمکی هزینه زیاد میشود که باید مصرف کننده پرداخت کند پس در انتخاب هوشیار باشید ما یک نکته کلیدی را بررسی کردیم.

درتصویرفوق یک کارت رله(ماژول رله) که فاصله رله کم دارد را مشاهده مینمایید که موجب قوس مغناطیسی خواهد شد.

اما نکته دیگری که درانتخاب  بسیار مهم است تعداد رله ها است که .یک استانداردی برای رله برد صادق است آن هم تعداد مبنای 2 . به علت این که  دردرگاه های خروجی دستگاه های کنترل (پی ال سی) قرارمیگیرند ازاستاندارد کنترل مبنای 2 بهره میبرند یعنی تعداد کانال های  به این تعداد دیده میشود

 2-4-8-16-32-64-........

اما تا چه تعداد قابل استفاده است ؟

 درتعداد 2 کانال تا 8 کانال استانداد است .اما باید یگوییم عده ای   با تعداد 16 کانال نیزتولید میکنند.فرض کنید 16 کانال چه ابعاد بزرگی است واگر ازدستتان سقوط کند ... شک نکنید میشکند و پولتان را هدرخواهد داد . پس درانتخاب کارت   هوشیار باشید اگر کسی گفت یک رله برد  16 کاناله از 2 رله برد  8 کاناله جای کمتری اشغال میکند باید گفت تفاوت این 2 فقط یک سانتی متراست اما خسارتش بسیارزیاد. پیشنهاد ما4 و8 کاناله است.

قیمت رله برد - خرید کارت رله

در تصویر بالا یک رله برد با تعداد کنتاکت بالا میبینید که طول برد را بالا برده است .

به نظر شما استحکام دارد؟

نکته دیگر درمورد   که بیشتر شامل  با آمپراژ 16 است این نکته کلیدی است . زیرمحصولات را بررسی کنید یعنی برد را ازریل خارج کنید و زیرش را بررسی کنید حتما حتما باید ترک های خروجی با قطر بالا و حتما با ضخامت بالا قلع اندود شده باشد اگراین نکته را مشاهده نکردید یعنی   کیفیت بالایی ندارد و درجریان 16 آمپر احتمال خرابی کارت رله(ماژول رله) وجود دارد.

به تصویر زیردقت کنید یک کارت رله(ماژول رله) که فاقد برحفاظتی است را مشاهده میکنید.

این محصولات در مدت زمان های کوتاه دچار مشکل شده یعنی در واقع یه علت مسی بودن برد های مدار چاپی بعد از مدتی برد داخلی   اکسید میشود و از بین میرود.

پس در انتخاب یک کارت رله(ماژول رله) با کیفیت کوشا باشید.

دقت کنید   در 2 طرف برد باید چاپ حفاظتی داشته باشد این امرموجب میشود درمقابل رطوبت و دما طول عمربیشتری داشته باشد.اگرفقط یک لایه حفاظتی مشاهده میکنید یا یک برد قهوه ای رنگ مشاهده میکنید باید بگوییم که جهت کاهش قیمت کارت رله  ازکیفیت آن کاسته اند پس هوشیارانه درانتخاب خود دقت کنید.

 اما کانکتورهای مصرفی در  بسیارمهم است این کانکتورها باید 2 تیکه وجدا شونده باشند برای این نکته نیزعلتی وجود دارد .در زمان سیم بندی تکنسین باید کانکتور را جدا کند و به راحتی سیم بندی را انجام دهد و سپس کانکتور را بر روی کارت رله(ماژول رله) متصل کند . فرص بگیرید بر روی ارتفاع یا یک جای تاریک درحال سیم بندی هستید آیا دوست دارید به سختی  دسترسی داشته باشید یا این که با خیال آرام و مرتب سیم بندی های منظمی انجام دهید.تفاوت قیمتی این کانکتورها با مدل ساده بسیاربالاست و بیش از 5 برابر قیمت یک کاکنتور ساده است. پس اگر یک کانکتور ساده مشاهده کردید کمی صبر کنید. از کیفیت کارت رله(ماژول رله)کاسته شده است.

شاید بگویید یک رله برد ساده چقدرنکات مهم دارد ، باید بگوییم که بخش راه اندازی یا درایور کردن دیوایس بخش مهمی است که   دراین بخش قرار گرفته و جهت طول عمر بیشتر قطعات باید این نکات کلیدی را     بررسی کنیم.

اما رله بردباید خود نیزحفاظت داشته باشد تا طول بیشتری را به دست بیاورد اما  باید چه حفاظت هایی داشته باشد؟

باید بگوییم که  با چند قطعه ساده حفاظت میشود .اولین قطعه دیود هرزگرد یا دیود دمپینگ است که حتما باید بر روی  ماژول رله  قرارگیرد.دومین قطعه مقاومت است که محدود کننده جریان رله های  بر روی کماژول رلهاست. اما سومین قطعه یک پل دیود است که عمل پلاریته ولتاژ و محدود کردن ولتاژ ماژول رلهرا برعهده دارد.شاید بپرسید پلاریته کارت رله یعنی چی ؟

 باید بگویم که فرمان های یک ماژول رلهمیتواند مثبت و منفی باشد یعنی با مثبت یا منفی میتوان ماژول رلهرا تحریک کرد. قطعه ای بر روی کارت رله(ماژول رله) قرار دارد که این عمل را برای ما انجام میدهد.پل دیود این عمل پلاریته را به خوبی انجام میدهد و همچنین دامنه ولتاژرا کاهش داده و موجب حفاظت ماژول رله  خواهد شد.پس فراموش نکنید اگر بر روی یک ماژول رله این قطعات حفاظتی را مشاهده نکردید باید کمی درانتخاب خود دقت کنید و یکماژول رلهبا کیفیت ومناسب انتخاب کنید.

در تصویر بالا یک ماژول رله با حفاظت کامل مشاهده مینمایید

RELAY CARD

اما نکته دیگر و بسیارمهم ظاهر ماژول رلهاست .فراموش نشود که این قطعه باکس ندارد و باید ازنظرظاهری شکیل باشد . رله برد دریک تابلو برق درمعرض دید است پس باید به ظاهر کار توجه بشود.

در تصویر زیر دقت کنید که یک رله برد  چقدر میتواند ظاهر یک تابلو را خراب کند یا به تابلو جلوه بدهد.

تمام این نکات درباره رله برد  بایدرعایت شود و همچنین باید قیمت را نیز در دستور کارقرار داد. درشرایط فعلی باید یک رله برد   با کیفیت بالا و قیمت پایین به بازار معرفی کرد و بتوان به مشتریان خدمات داد.

شرکت پویا گستران ماهرآریایی با برند PMA درسبد محصولاتش رله برد  16 آمپر را در2 تیپ 4 و8 کاناله معرفی کرده است که تمام پارامترهای فوق را دراست و یک رله برد با یک قیمت رقابتی محسوب میشود.

اما شما کاربر گرامی اگر مدل خاصی از رله برد  با ولتاژ کاری خاص و یا تعداد کانال و یا کنتاکت خاص مد نظر دارید میتوانید با ما درارتباط باشید تا رله برد  مورد استفاده شما در سبد محصولات قرار بگیرد.

با سپاس

گروه فنی مهندسی PMA
